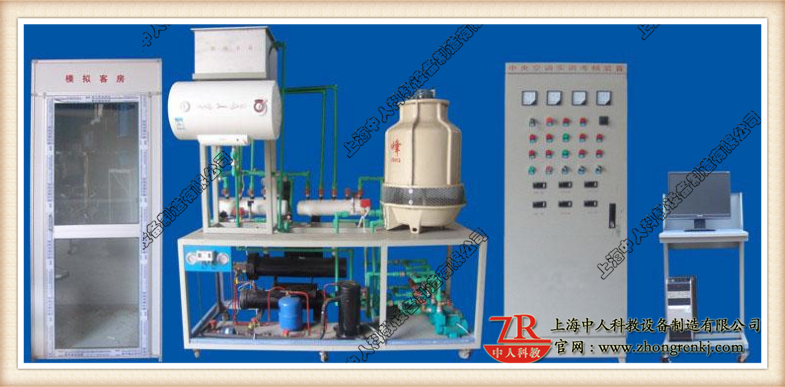

ZRJD-XNT古代修建暖通综合实训体系

一、尝试内容

1. 中心空调的硬件装备的孰悉
2. 中心空调的启动、运转、调试手艺的实训
3. 中心空调运转任务环境、运转参数检测阐发
4. 中心空调理制道理的熟悉
5. PLC可编程节制器编程
6. 数据收罗手艺的利用
7. 组态手艺利用
8. 收集手艺的利用（长途节制）
9. 传感器及变送器装配和利用

二、游戏装备组建

ꦉ 在古代搭建暖通综上实践教学体制,核心空调的使用活儿成功配备由电控制柜、实践教学方式、摹拟房间内、摹拟大斤、仗量仪器仪表等组成部分：

1. 电气节制柜

接纳铁质双层亚光密纹喷塑布局，布局坚忍。前门接纳通明设想，可观察到唆使仪表、操纵旋钮、PLC节制器、体系流程图、履行部件任务唆使、
交换打仗器及热掩护器等节制元件。共分为三层铁质面板，最上面层为电网电压唆使、紧缩电机流唆使、水泵电流唆使、带灯保险丝、操纵旋钮
及温度唆使。第二层为PLC节制器及体系流程图，PLC节制器接纳西门子224主机、EM231摹拟量扩大模块、EM223数字量扩大模块、对应履行部件
任务状况唆使灯等组成。最上面层为履行器件，首要由交换打仗器、过热掩护器组成，分为主回路以三相四线380V电压为主，节制回路以交换
220V电压为主。

2. 摹拟主卧室　

༒ 摹拟次卧内使用30×30制造业铝铝不锈钢型材和铝塑板加装而成，摹拟次卧内外貌长宽为100cm×100cm×215cm，次卧内冗余加装稀缺了显湿度有节制控器、离心式暗装式排风机风管、铝不锈钢铝合金百叶风口，等构造。

3. 摹拟大厅

﷽ 摹拟房屋容纳30×30企业铝铝料和铝塑板按装而成，摹拟行政审批中心外光尺寸规格为100cm×200cm×215cm，房屋内部组装少见显室温规范控器、新鲜空气代理标准体系（臥式暗装式风机电机连接管、铝硬质合金百叶窗风管、直流电动风速调阀、排风管、新鲜空气口等组合成。

4. 丈量仪表

1)电气节制柜监测仪表参数：交换电压表量程0～450V；交换电流表量程0～30A；交换电流表量程0～5A。
2)制冷体系监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；凹凸压力节制器：
高压0.8～3.0Mpa、高压0.1～0.4Mpa。
3)媒水水体系监测仪表参数：径向压力表量程0～0.16 Mpa

5.古时候修筑暖通综上培训工作体系,中心的变频空调传统手工艺来尝试安装培训APP

实训工具接纳不锈钢钢架制成，体系由制冷机组、冷却水体系、媒水水体系、供暖体系等组成。
1) 制冷机组：包含1台3匹扭转式紧缩机、壳管式冷凝器、干式蒸发器、储液罐、内均衡式热力收缩阀、枯燥过滤器等组成，管路中还设有操纵手阀、凹凸压力节制器、压力表等实训所必需的部件；另外，管路中设有视液镜可观察制冷剂状况；同时设有较着的色彩标识，高压管路局部为白色标识，高压管路局部为蓝色标识，并套有保温材料。
2) 冷却水体系：包含1台3T玻璃钢冷却塔、2台冷却水泵（1台经常使用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。
3) 媒水水体系：包含2台媒水水泵（1台经常使用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
4) 供暖体系：包含1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、宁静阀等组成。

三、在古代建成暖通整合培训管理体系,中央车载空调传统手工艺勇于尝试组装代表性

1. 节制器接纳可编程节制器，具备成熟的专业手艺和广漠的市场背影，产物紧贴实际利用和进步前辈手艺，适用性强
2. 节制平台有热过载掩护、过流掩护、泄电掩护、接地掩护等多重掩护机制
3. 节制体系能表实际在的供水体系，有主动和手动节制两种体例，当主动节制生效时，体系由手动节制体例运转
♔ 4. 节制工具接纳不锈钢、铝型材等组成，保障不生锈、不易老化；摹拟实际糊口中的大厅和房间，能源体系由公用水泵组成，此中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够或许完成给摹拟大厅和摹拟房间制冷和供暖的水体系轮回。

四、技艺参数指标

1. 输出电源：三相五线～380V±10%  50Hz
2. 制冷剂/用量：R22 2kg
3. 风机盘管：350m3/h
4. 形状尺寸：00cm×200cm×210cm
5. 冷却轮回水泵：38L/min  扬程10米
6. 冷冻轮回水泵：38L/min  扬程10米
7. 供热轮回水泵：38L/min  扬程10米
8. 摹拟汽锅：功率：1500W  容量：60L
9. 体系掩护：具备凹凸压力、过热掩护装配
10. 宁静掩护：具备电压型、电流型泄电掩护装配，宁静合适国度规范
